ВЕСЫ АВТОМОБИЛЬНЫЕ ВАТПВ-20/0,5; ВАТПВ-100/1,0



Область применения

Весы предназначены для взвешивания любых народнохозяйственных грузов, транспортируемых всеми видами дорожного автотранспорта, допущенного к эксплуатации на федеральных дорогах.

Процесс взвешивания осуществляется при равномерном движении автопоезда через весоприёмную платформу с регистрацией результатов взвешивания на ПК, обеспечивающего оформление и хранение соответствующих протоколов, закрытых от несанкционированной коррекции.

Весы соответствуют классу точности 0,5 по ГОСТ 30414-96 и зарегистрированы в Государственном реестре № 38314-08.

Весы производятся более 10 лет и эксплуатируется на сотнях предприятий России, Казахстана, Монголии.







Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и автоматизированного рабочего места оператора (АРМ) со встроенным весовым процессором. Конструкция и габаритные размеры ГПУ определяются типоразмером весов.

ГПУ через кабельное соединение связывается с персональным компьютером, установленным в весовом помещении. Различные варианты комплектации весов компьютерным оборудованием, включая компьютеры промышленного исполнения, обеспечивают необходимую для конкретного предприятия степень защиты вторичного оборудования. Комплектация весов блоком масштабного усиления (при необходимости) позволяет увеличить расстояние от ГПУ до весового помещения до одного километра.



Модификации

Тип весов Предел нагружения оси, кг Дискретность отсчета, кг Предел погрешности, кг Размер ГПУ, LxB, мм
ВАТПВ-20/0,5-1 20 000 10 0,5

1000х4000

ВАТПВ-20/0,5-2 20 000 10 0,5

1000х4000

ВАТПВ-100/1,0 100 000 100 1,0

2000х6000



    ВАТПВ 20/0,5-1 - безфундаментный вариант, монтируемые на дорожные ж/б плиты, уложенные на щебеночную утрамбованную отсыпку.
    Отличаются малыми затратами на монтаж-демонтаж весов, проводимый в течение 8 часов, но при этом требуют систематического контроля за геометрией подъездных путей отклонение от горизонта которых, не должно превышать 0,5° и отклонение от плоскости не более 3/1000, на длине автомобиля, до и после весоприемной платформы, для обеспечения заданного класса точности.


В случае нарушения указанных требований, предусмотрена возможность взвешивания автотранспорта в статике, с последовательным позиционированием каждой оси автомобиля на весоприемной платформе и ручной регистрации оператора.
Основное применение – взвешивание горно-металлургической, строительной продукции сырья с интенсивностью взвешивания до 500 автопоездов в сутки.

    ВАТПВ 20/0,5-2 - фундаментный вариант, монтируые в монолитный ж/б фундамент
    Отличаются повышенными требованиями к надежности и развитыми программными средствами, обеспечивающими интенсивность взвешивания до 7000 автопоездов в сутки. Программное обеспечение позволяет:
  • автоматически распознавать направление движения автомобиля;
  • автоматически распознавать до 10 типов автомобилей;
  • формировать сигналы о превышении осевых нагрузок и общей массы автомобилей;
  • возможность комплектации системами идентификации и видеорегистрации транспорта (при необходимости исключения участия оператора и перевод системы в автоматический режим эксплуатации).

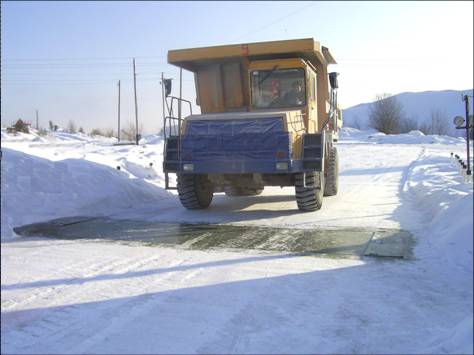

    ВАТПВ 100/1,0 - для поосного взвешивания в движении карьерных самосвалов типа Белаз.
    Весы обеспечивают измерение массы автомобиля в процессе равномерного движения со скоростью в диапазоне 3-8 км/ч, при необходимости с индикацией веса каждой оси в отдельности;
    Весы монтируются на монолитный железобетонный фундамент. В случае частой передислокации весового участка допускается устанавливать весы на дорожных железобетонных плитах уложенных на щебеночную утрамбованную отсыпку.
    Данный тип весов успешно эксплуатируется на ряде предприятий России, в том числе: Золотодобывающая компания «Полюс» г. Красноярск; «Хайбулинская горная компания», АО Сухоложскцемент, ЗАО «Алроса», ООО «Дружининский карьер» и др.
    Весы ВАТПВ-100/1,0 соответствуют классу точности 1,0 по ГОСТ 30414-96 и зарегистрированы в Государственном реестре средств измерений под № 38 314-08.



Комплектность

Стандартный комплект поставки весов ВАТП-60/0,1 состоит из:

  • Грузоприемная платформа (грузоприемное устройство для ВАТПВ 20/05−2)
  • Комплект датчиков
  • Блок аналого−цифрового преобразования, термостатированный
  • Комплект соединительных кабелей
  • Руководство по эксплуатации, паспорт
  • Комплект монтажных чертежей
  • Копия сертификата Госстандарта РФ
  • Автоматизированное рабочее место (АРМ) оператора весовой
  • Программное обеспечение Vesdin−a
Дополнительно по согласованию с Заказчиком, комплектность и условия поставки могут быть изменены и по желанию Заказчика весы могут оборудоваться:
• системой идентификации автотранспорта с радиобрелком.
• системой идентификации автотранспорта с использованием магнитных карт




Программное обеспечение

Программный комплекс «Vesdin-a» предназначен для обеспечения рабочего места оператора автомобильных платформенных весов типа ВАТПВ-20, ВАТПВ-100. Программный комплекс обеспечивает работу оператора весов в штатном режиме.

Основные функции программного комплекса «Vesdin-a»:
  • запуск системы перед началом работы с использованием электронных ключей с различной степенью доступа;
  • автоматическое обнуление весов;
  • автоматический выбор дискретности отсчёта;
  • взвешивание и регистрация веса автомобилей или других грузов, устанавливаемых на платформу;
  • ввод оператором данных о взвешиваемом грузе (номер автомобиля, информацию о грузе, грузополучателе/грузоотправителе, номер акта, примечания);
  • запись результатов взвешивания в базу данных;
  • просмотр и печать протоколов взвешивания за любой период, получение итоговых данных;
  • ведение справочников;
  • очистку, резервное копирование, восстановление баз данных;
  • тестирование отдельных компонентов и всей весоизмерительной системы.
По желанию Заказчика, ПО может быть адаптировано к конкретным требованиям по работе весов



Калибровка и поверка

Калибровка и поверка весов проводятся по МП 49-233-00. Конструкция весов позволяет также производить калибровку, поверку и ввод весов в эксплуатацию с использованием без гирного метода поверки согласно методике МИ-2520-99 “Весы электромеханические большегрузные. Методика поверки”, что существенно упрощает и удешевляет метрологические работы.



Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие технических характеристик выпускаемых весов при соблюдении потребителем правил эксплуатации и хранения, установленных в РЭ. Гарантия не распространяется на расходные материалы ПЭВМ.

Гарантия на оборудование – 24 месяца со дня ввода в эксплуатацию.

Предприятие-изготовитель в течение гарантийного срока производит безвозмездно ремонт весов при условии соблюдения потребителем правил эксплуатации.
