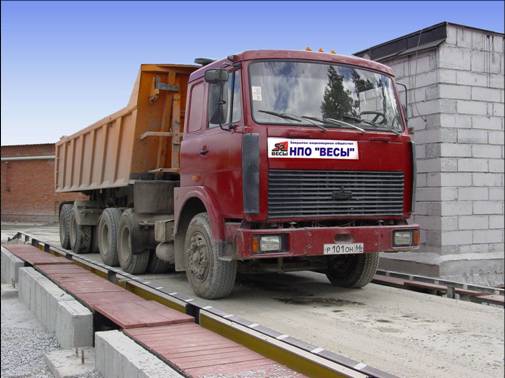

ВЕСЫ АВТОМОБИЛЬНЫЕ ВАТП-30/0,1; ВАТП-60/0,1; ВАТП-90/0,1



Область применения

Весы ВАТП-60/0,1 предназначены для статического взвешивания всех типов грузов (твердых, сыпучих, жидких и пр.) на автотранспорте, требующих повышенной точности взвешивания для коммерческого учета с индикацией результатов взвешивания на весовом терминале. В весах ВАТП-60/0,1 предусмотрена возможность реализации дополнительных функций, позволяющих автоматизировать работу весового персонала:

• документирование результатов измерений на бумаге (печать этикеток, квитанций и пр.);
• фиксация результатов измерений в локальной базе данных;
• экспорт данных во внешние информационные системы (АСУ предприятия);

Весы соответствуют среднему классу точности по ГОСТ 29329-92.
Предлагаемые весы зарегистрированы в Государственном реестре средств измерений под № 18315-99 (сертификат RU.C.28.005.A № 6229).
В процессе производства ведется постоянный контроль качества продукции в соответствии с ГОСТ 29329-92.







Описание

Конструкция устройства состоит из 2-х модулей по 9м или из 3-х модулей по 6м каждая, объединенные в единую платформу общей протяженностью 18м. Каждый модуль состоит из непосредственно металлической платформы, 4х весовых узлов (тензодатчик RC3-15 с механизмом крепления и коробки коммутационной. На стыках модулей устанавливается по одному тензометрическому датчику на каждую пару соседних узлов. Модули устанавливаются на предварительно подготовленный фундамент.

Грузоприемное устройство имеет класс промышленной защиты IP-66. Тензометрические датчики компании Flintec (Германия) имеют класс промышленной защиты IP-68.

Конструкция модулей разработана с учетом сложных климатических условий и позволяет вести эксплуатацию весов на объектах с повышенной влажностью и высоким уровнем запыленности. Эргономичный дизайн составных частей позволяет быстро и эффективно проводить техническое обслуживание и ремонт весового оборудования. Высокая стабильность метрологических характеристик оборудования обеспечивается конструкцией весовых узлов и подтверждена многолетним опытом эксплуатации модулей данного конструктива в различных климатических поясах.



Модификации

Тип весов НмПВ автомобиля, кг НПВ автомобиля, кг Дискретность отсчета, кг Предел погрешности, кг Размер ГПУ, LxB, мм
ВАТП-30/0,1 100 30 000 10 10÷20

6000х3000

9000х3000

ВАТП-60/0,1 200 60 000 20 10÷40

9000х3000

12000х3000

(9000х2)х3000

ВАТП-90/0,1 300 90 000 20 10÷60

(9000х3000)х2

(12000х3000)х2





Модификации весов с единым модулем :
ВАТП-30/0,1
ВАТП-60/0,1


Грузоприемное устройство весов может состоять из одного или нескольких модулей. Каждый модуль имеет длину 6, 9 или 12 метров. Количество модулей определяется грузоподъемностью, требуемой длиной и условиями эксплуатации.

По заказу могут быть изготовлены весы нестандартной длины и ширины.



Модификации весов с двумя модулями:
ВАТП-60/0,1
ВАТП-90/0,1


Возможно изготовление весов в комплекте с опорной рамой. При этом строительство дорогостоящего фундамента не требуется.

Модель ВС-200/0,1 обеспечивает статическое взвешивание всех типов железнодорожных вагонов и цистерн с жидкими грузами. ГПУ имеет трехмодульную конструкцию.



Модификация без фундаментного варианта весов:
ВАТП-60/0,1
ВАТП-90/0,1




Комплектность

Стандартный комплект поставки весов ВАТП-60/0,1 состоит из:

  • Грузоприемное устройство
  • Комплект датчиков
  • Весовой терминал
  • Комплект соединительных кабелей
  • Сопроводительная документация в составе:
      Руководство по эксплуатации
      Паспорт
      Комплект монтажных чертежей
      Копия сертификата Госстандарта РФ
  • АРМ оператора весовой
  • Программное обеспечение СУБД Firebird + «Vessta−a»
  • 2 модуля
  • 8 шт.
  • 1 шт.

  •
  • 1 шт.
    1 шт.
    1комплект
    1 шт.
  • 1 шт.
  • 1 инсталляция
По согласованию с Заказчиком, комплектность и условия поставки могут уточняться.

Дополнительно автомобильные весы могут оборудоваться светофором, системой видеонаблюдения и системой идентификации автотранспорта.

* По желанию Заказчика, взамен АРМ, весы ВАТП могут комплектоваться цифровым тензопреобразователем.



Программное обеспечение

АРМ оператора построено на базе промышленного компьютера , позволяющего вести эксплуатацию всей системы в сложных климатических условиях, а так же в промышленных помещениях с высоким уровнем запыленности и сильных электрических и магнитных помех.

АРМ комплектуется программным комплексом «Vessta-a» специально разработанным для платформенных автомобильных весов. Программный комплекс «Vessta-a» уже много лет успешно эксплуатируется на весах типа ВАТП-30, ВАТП-60 и ВАТП-90. Применение режима автоматической обработки поступивших данных по мере их поступления позволяет снизить загрузку основного процессора, а использования языка запросов при работе с базой данных значительно повышает целостность и сохранность данных даже в случаях аварийного завершения работы. Использование системы авторизации пользователя позволяет защитить параметры системы и хранимые данные от несанкционированного доступа.

Программный комплекс «Vessta-a» реализует следующие функции оператора:
  • запуск системы перед началом работы с использованием электронных ключей с различной степенью доступа;
  • автоматическое обнуление весов;
  • автоматический выбор дискретности отсчёта;
  • взвешивание и регистрация веса автомобилей или других грузов, устанавливаемых на платформу;
  • ввод оператором данных о взвешиваемом грузе (номер автомобиля, информацию о грузе, грузополучателе/грузоотправителе, номер акта, примечания);
  • запись результатов взвешивания в базу данных;
  • просмотр и печать протоколов взвешивания за любой период, получение итоговых данных;
  • ведение справочников;
  • очистку, резервное копирование, восстановление баз данных;
  • тестирование отдельных компонентов и всей весоизмерительной системы.

Программное обеспечение может быть доработано под особые требования Заказчика для реализации дополнительного функционала или расширения имеющегося по отдельному договору на основании согласованного технического задания.



Калибровка и поверка

Калибровка и поверка весов проводятся по ГОСТ 8.453-82 «ГСИ. Весы для статического взвешивания. Методы и средства поверки». Конструкция весов позволяет также производить калибровку, поверку и ввод и ввод весов в эксплуатацию с использованием безгиревого метода поверки согласно методике МИ-2520-99 «Весы электромеханические большегрузные. Методика поверки», что существенно упрощает и удешевляет метрологические работы.



Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие технических характеристик выпускаемых весов при соблюдении потребителем правил эксплуатации и хранения, установленных в РЭ. Гарантия не распространяется на расходные материалы ПЭВМ.

Гарантия на оборудование – 24 месяца со дня ввода в эксплуатацию.

Предприятие-изготовитель в течение гарантийного срока производит безвозмездно ремонт весов при условии соблюдения потребителем правил эксплуатации.
